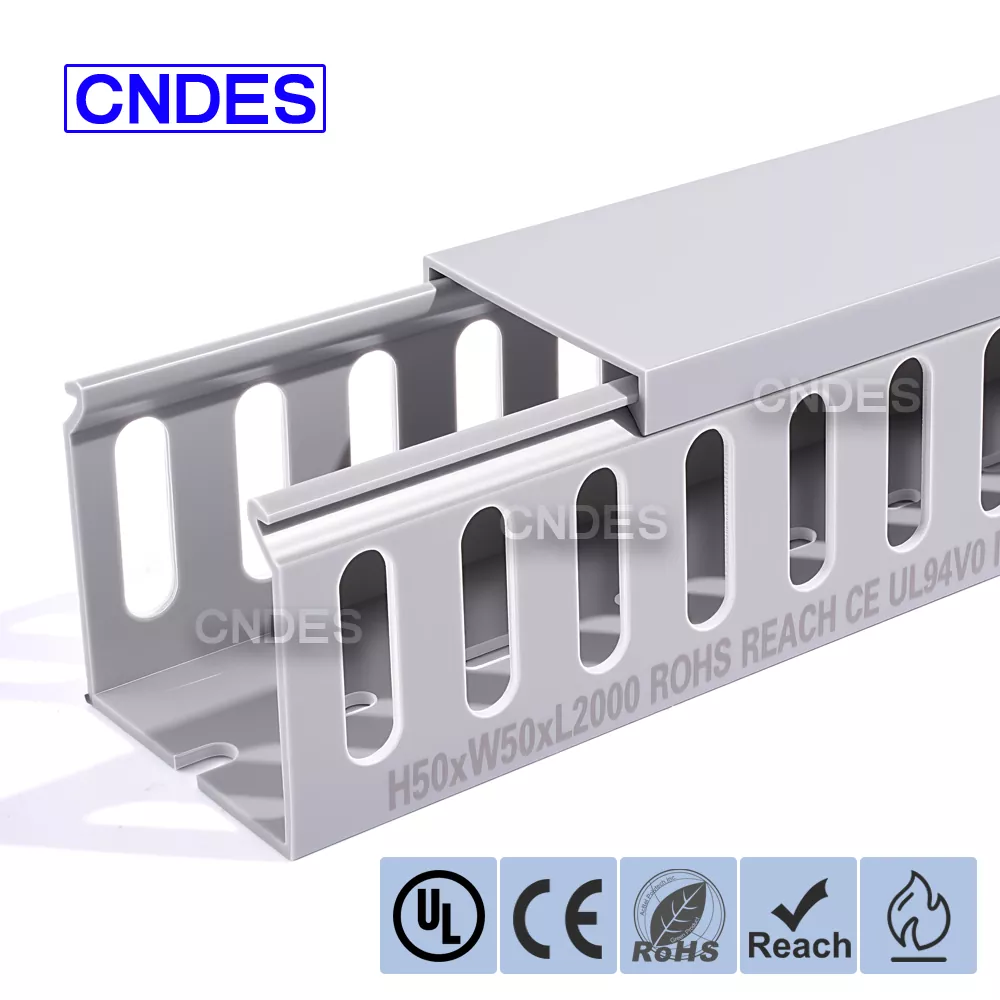

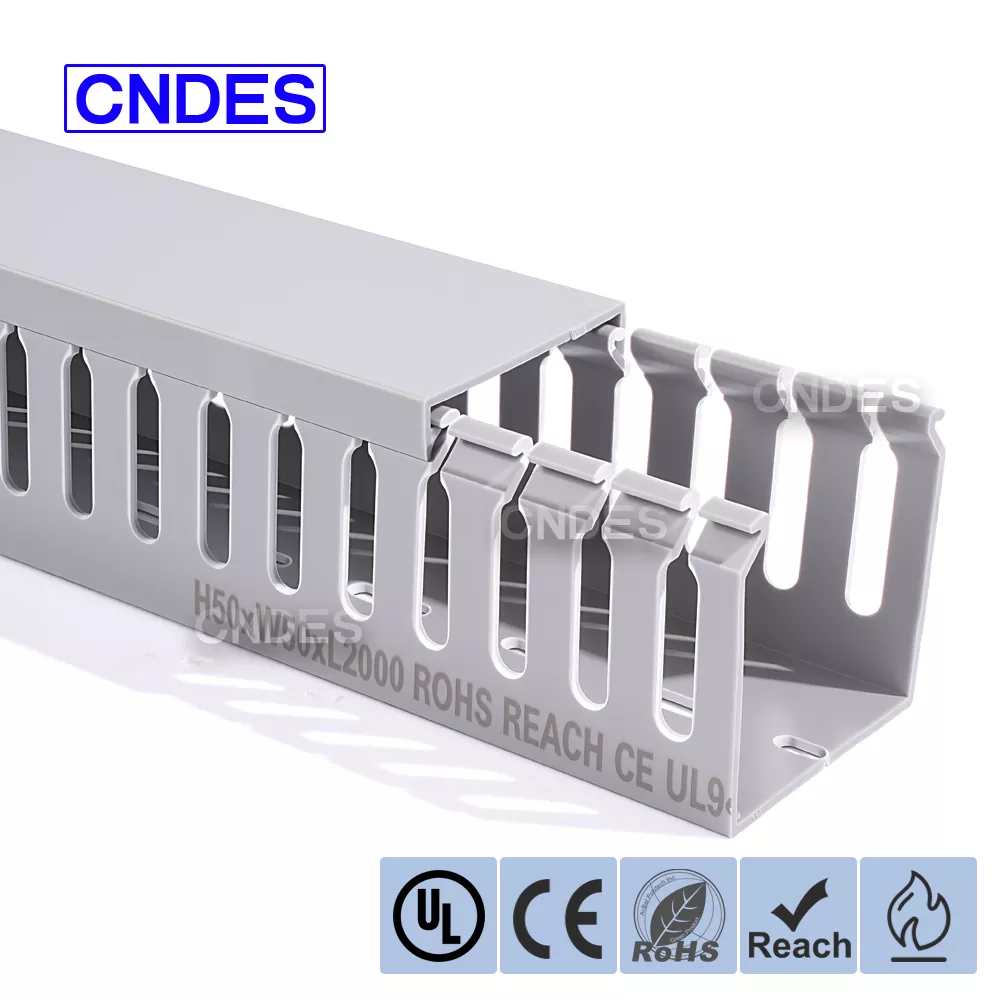

50×50 саңылаулары бар ПВХ саусақ түріндегі сым арнасы

Реттелетін 50×50 саңылаулы ПВХ саусақ типті сым арнасы электр панельдерінде, автоматтандыру шкафтарында және өнеркәсіптік басқару жүйелерінде кабельді тиімді ұйымдастыруға арналған. Теңдестірілген төртбұрышты профиль және саусақ түріндегі ашық ұяшықтары бар бұл сым арнасы кабельді жылдам тармақтауға, таза бағыттауға және оңай техникалық қызмет көрсетуге мүмкіндік береді.

Қытайдағы кәсіпқой ПВХ сым құбырларын өндіруші және жеткізуші CNDES компаниясы шығарған бұл модель икемділікті, қауіпсіздікті және ұзақ мерзімді ұзақ мерзімділікті қажет ететін қолданбаларда кеңінен қолданылады.

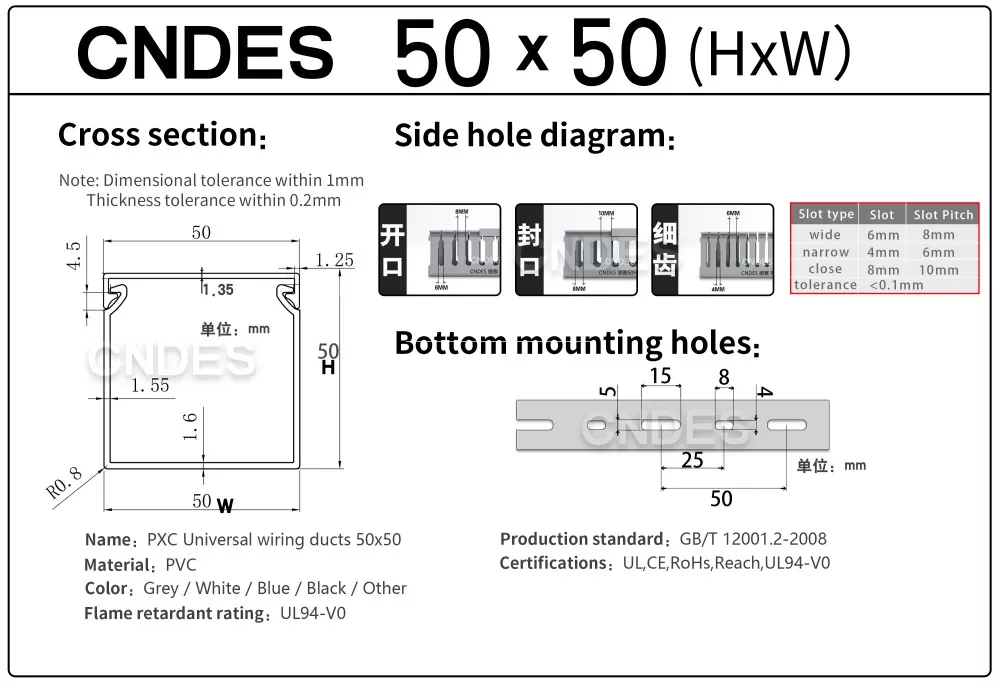

50*50-Спецификациялық құжат

Пайдалану нұсқаулары

1.Орнатуға дейінгі дайындық

Орнату алдында кабель мөлшеріне, кабель диаметріне және қол жетімді кеңістік пен жұмыс температурасы сияқты орнату ортасына сәйкес тиісті құбыр өлшемін және ойық енін таңдаңыз.

Мысалы, тар саусақ түріндегі ұяшық конструкциялары тығыздығы жоғары құрамдас бөліктерге жарайды, ал кеңірек слоттар үлкенірек кабель байламдарын оңай бағыттауға мүмкіндік береді.

Сапалы 50×50 саңылаулы ПВХ саусақ түріндегі сым арнасын орнатқан кезде, кабельді өткізу жолын алдын ала жоспарлаңыз және қабырғалардағы немесе электр шкафтарының ішіндегі орнату орындарын белгілеңіз. Өткір жиектері, шамадан тыс тербелісі немесе жоғары температурасы бар жерлерден аулақ болыңыз.

Дәл орналасуды және біркелкі бағыттауды қамтамасыз ету үшін рулетка мен маркерді пайдаланыңыз.

Қажетті құралдарды, соның ішінде бұрауышты, электр бұрғысын (егер бұрғылау қажет болса), деңгейді және ара немесе арнайы сым өткізгіш кескіш сияқты кесу құралдарын дайындаңыз.

2. Негізгі рельсті бекіту

Қабырғаға немесе шкафқа орнататын болсаңыз, белгіленген нүктелерде тесіктерді бұрғылау үшін электр бұрғысын пайдаланыңыз. Кеңейту анкерлерін немесе пластикалық анкерлерді салыңыз. Үлкен саңылаулардан тұрақсыздықты болдырмау үшін бұрғылау саңылауының диаметрі якорь өлшеміне сәйкес келетініне көз жеткізіңіз. Саусақ тәрізді ПВХ сым арнасының негізі рельсін монтаждау нүктелерімен туралаңыз және рельстің сенімді болуын және шайқалмауын қамтамасыз ету үшін бұрауышпен бұрандаларды қатайтыңыз. Құбырдың алдын ала бұрғыланған бекіту саңылауларын пайдалануға басымдық беріңіз. Қосымша бекіту нүктелері қажет болса, тесіктерді өзіңіз бұрғылаңыз. Негізгі арнаның көлденең туралануын тексеру үшін деңгейді пайдаланыңыз, бұл кейіннен қақпақ тақтасын орнату немесе кабельді қисайту кезіндегі қиындықтарды болдырмайды. Реттеуден кейін бұрандалардың жылжуына жол бермеу үшін қайта бұраңыз.

3. Кабельді ұйымдастыру және енгізу

Кабельдерді салмас бұрын, оларды қуат кабельдері, сигнал кабельдері немесе деректер кабельдері сияқты функцияларына қарай топтаңыз және қажет болса, оларды белгілеңіз. Кабель диаметрі ұяның енімен үйлесімді екенін тексеріңіз.

Кабельді оқшаулауды зақымдауы мүмкін шамадан тыс тартылуды болдырмай, өнімділігі жоғары 50×50 саңылаулы ПВХ саусақ түріндегі сым арнасының бүйірлік ұяшықтары немесе шеткі саңылаулары арқылы ақырын салыңыз.

Үлкенірек кабельдер үшін жеке ұяшықты «саусақтарды» алдын ала кесілген сызықтар бойымен алып тастауға немесе кеңірек саңылаулар жасау үшін кесу құралдарының көмегімен кесуге болады.

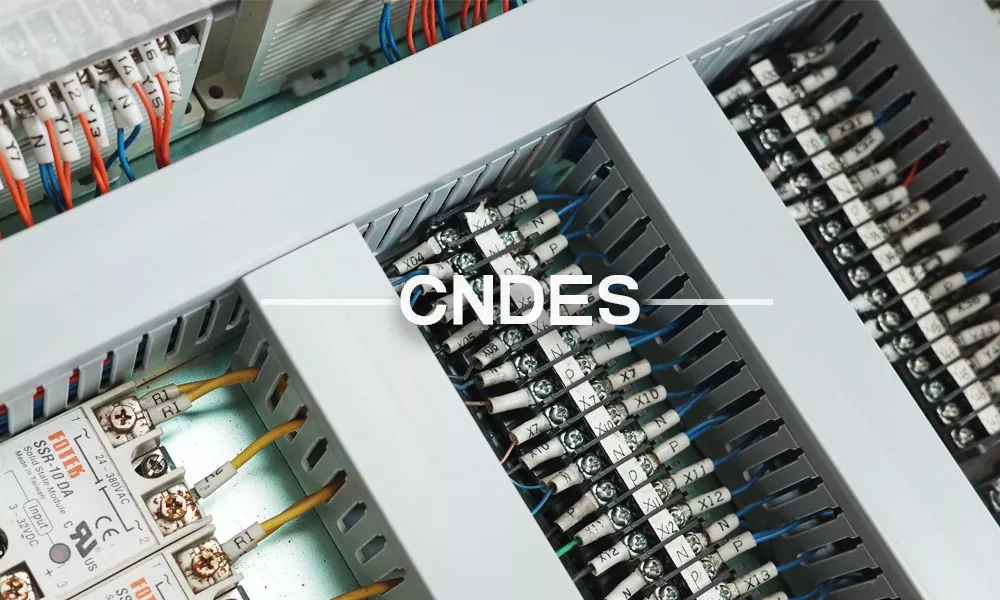

Ұйымдастыруды және болашақта техникалық қызмет көрсетуді жақсарту үшін кабельдерді қабаттарға орналастырыңыз. Кедергіні азайту үшін қуат кабельдерін төменгі және сигналдық кабельдерді жоғарғы қабатқа орналастыру кең таралған тәжірибе болып табылады.

4. Қақпақ тақтасын орнату

Қақпақ тақтасын негіз арнасымен туралап, қақпақ тақтасының жиектері негізгі арнаның қысқыштарымен немесе сырғымалы ойықтармен толық түйісетініне көз жеткізіңіз. Жылжымалы қақпақ тақталары үшін оларды бір шетінен сырғытыңыз; қысқыш түрлері үшін орнына бекітілгенше басыңыз. Негізгі арнаға мықтап бекіту үшін қақпақ тақтасын мықтап басыңыз. Саусақ түріндегі ПВХ сым арнасы үшін қақпақ тақтасын құлыпталған күйге бұраңыз. Шаңның түсуіне жол бермейтін локалды көтеруді болдырмау үшін қақпақ тақтасының тегістігін тексеріңіз. Құбырдың ішіне шаң немесе бөгде заттардың түсуіне жол бермеу үшін қақпақ тақтайшасының саңылаусыз бекітілгенін тексеріңіз. Жетілдірілген тығыздау қажет болса, жабын тақтасының шеттеріне тығыздағышты жағыңыз (ПВХ-үйлесімді желімді таңдаңыз).

5.Арнайы сценарийді өңдеу

Тік беттерге орнатқанда, сырғып кетуді болдырмау үшін сырғанауға қарсы конструкциялары бар (мысалы, резеңке төсеніштер немесе нығыздалған түрлер) қақпақтарды таңдаңыз. Қақпақтар гравитациялық қопсытудан қорғалғанына көз жеткізу үшін тігінен орнатылған саңылаулы ПВХ саусақ түріндегі сым құбырын мерзімді түрде тексеріп тұрыңыз. Шектеулі кеңістіктерде құбырларды қолайлы ұзындықтарға кесіңіз (жиектерді таза ұстау үшін арнайы кескіш құралдарды пайдаланыңыз). Кесуден кейін кесілген жиектің анықтығын тексеріңіз. Кабельді немесе операторды жарақаттамау үшін қажет болса, абразивті қағазбен сүртіңіз. Қоршаған орта температурасы құбырдың жоғарғы температура шегіне жақындаса (мысалы, 50°C немесе 85°C), жоғары температураға төзімді үлгіні таңдаңыз немесе қосымша жылу тарату шараларын орындаңыз. Мысалы, құбырдың айналасындағы желдету орнын қалдырыңыз немесе салқындату желдеткіштерін орнатыңыз.

Қытайдағы сенімді 50 × 50 саңылаулары бар ПВХ саусақ түріндегі сым құбырының жеткізушісін немесе өндірушісін іздеп жүрсіз бе?

Үлгілерді, техникалық сызбаларды немесе зауыттық баға ұсыныстарын алу үшін бүгін CNDES компаниясына хабарласыңыз.
